재료: | 8% 코발트 | ISO 등급: | K2 |
---|---|---|---|
지름: | 8 밀리미터 | ID: | 1.0 밀리미터 +/-0.15 |
허용한도: | 날것인 채 소결시킵니다 | 조도: | Ra 3.2 |
원형: | 0.1-0.2 | 곧음: | 0.1-0.2 |
비중: | 14.55 | 견고성: | HV30 1720 |
T.R.S: | 3800 | 결정립 크기: | 벌금 0.7 |
하이 라이트: | 스트레이트 공과 초경합금 로드,스트레이트 공과 8 밀리미터 카바이드 로드 |

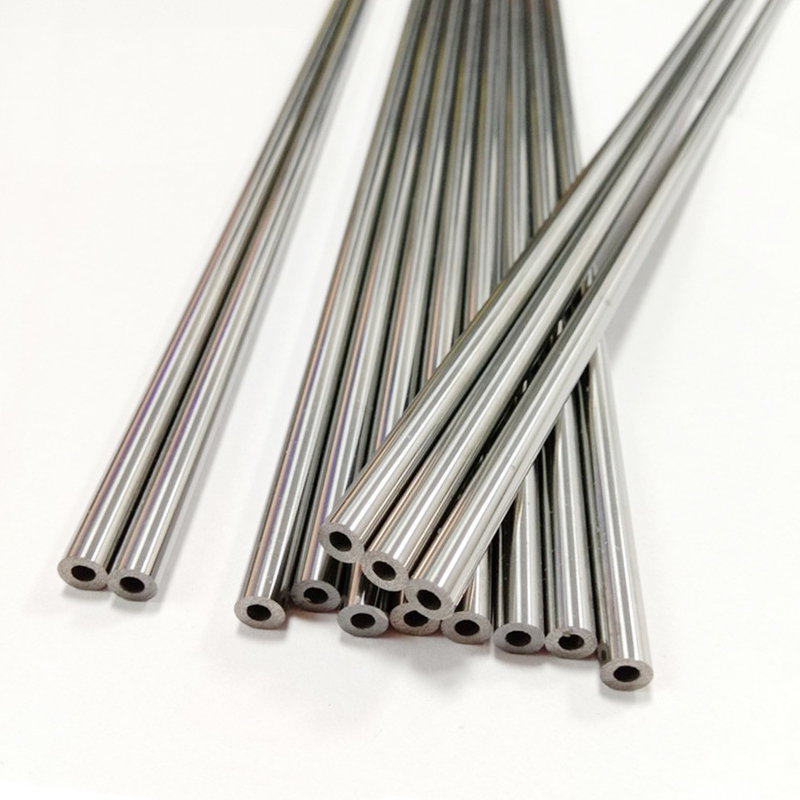

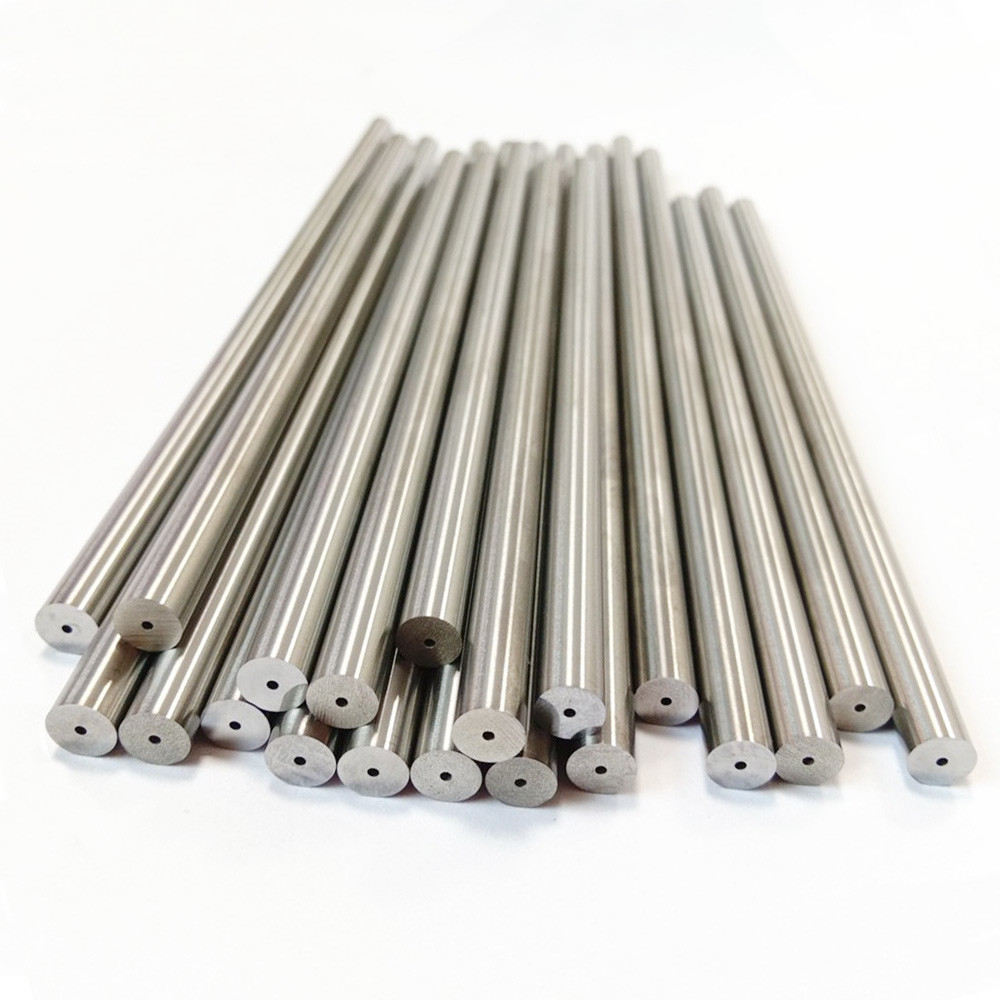

OD8mm은 드릴링 공백을 위해 스트레이트 공 로드로 카바이드 로드를 굳혔습니다
상술 :
외경 8 밀리미터 h6 -0.008
내경 : 1.0 밀리미터 ±0.15
길이 : 330 밀리미터 0/+5mm 또는 확정 길이 절단됩니다
조도 :
날것인 것으로서의 Ra 6.3은 소결했습니다
탄화물 그레이드 데이터 시트
ISO 등급 K20
코벨트 콘탠츠 : 8%
나머지 WC 92%
비중 14.55g/ cm3
견고성 HV30 1720
파괴 인성 K1c 9.5
횡단 파괴 강도 3800 N/mm2
결정립 크기 0.7μm
한 중심 구멍 카바이드 로드 동안 정규 크기 :
외경 밀리미터 | 내경 밀리미터 | 길이 밀리미터 | |||
OD | 톨. | ID | 톨. | 길이 | 톨. |
2.50 | +0.2/+0.5 | 0.3 | ±0.1 | 330 | 0/+5.0 |
4.00 | +0.2/+0.6 | 1.0 | ±0.15 | 330 | 0/+5.0 |
5.00 | 1.0 | ±0.15 | 330 | 0/+5.0 | |
5.00 | 1.5 | ±0.15 | 330 | 0/+5.0 | |
6.00 | 1.0 | ±0.15 | 330 | 0/+5.0 | |
6.00 | 1.5 | ±0.15 | 330 | 0/+5.0 | |
8.00 | 1.0 | ±0.15 | 330 | 0/+5.0 | |
8.00 | 1.5 | ±0.15 | 330 | 0/+5.0 | |
9.00 | +0.3/+0.7 | 1.0 | ±0.15 | 330 | 0/+5.0 |
10.00 | 1.0 | ±0.15 | 330 | 0/+5.0 | |
10.00 | 2.0 | ±0.2 | 330 | 0/+5.0 | |
11.00 | 1.0 | ±0.15 | 330 | 0/+5.0 | |
12.00 | 1.0 | ±0.15 | 330 | 0/+5.0 | |
12.00 | 2.0 | ±0.2 | 330 | 0/+5.0 | |
14.00 | 2.0 | ±0.2 | 330 | 0/+5.0 | |
16.00 | +0.4/+0.8 | 2.0 | ±0.2 | 330 | 0/+5.0 |
16.00 | 3.0 | ±0.25 | 330 | 0/+5.0 | |
18.00 | 3.0 | ±0.25 | 330 | 0/+5.0 | |
20.00 | 3.0 | ±0.25 | 330 | 0/+5.0 | |
22.00 | 3 | ±0.25 | 330 | 0/+5.0 | |
24.00 | 4 | ±0.30 | 330 | 0/+5.0 | |
25.00 | 5 | ±0.35 | 330 | 0/+5.0 |
외경 밀리미터 | TK 밀리미터 | 내경 밀리미터 | 홀의 일탈 position≤(mm) a |
길이 밀리미터 | ||||
OD | 톨. | TK | 톨. | ID | 톨. | 길이 | 톨. | |
4.30 | +0/+0.3 | 1.8 | -0.4/0 | 0.800 | ±0.1 | 0.15 | 330 | 0/+5.0 |
5.30 | 2.0 | -0.4/0 | 0.800 | ±0.1 | 0.20 | 330 | 0/+5.0 | |
6.30 | 3.0 | -0.5/0 | 1.000 | ±0.15 | 0.20 | 330 | 0/+5.0 | |
7.30 | 3.5 | -0.5/0 | 1.000 | ±0.15 | 0.20 | 330 | 0/+5.0 | |
8.30 | 4.0 | -0.6/0 | 1.000 | ±0.15 | 0.20 | 330 | 0/+5.0 | |
9.30 | 4.0 | -0.6/0 | 1.400 | ±0.15 | 0.20 | 330 | 0/+5.0 | |
10.30 | 5.0 | -0.6/0 | 1.400 | ±0.15 | 0.20 | 330 | 0/+5.0 | |
11.30 | +0/+0.4 | 5.0 | -0.6/0 | 1.400 | ±0.15 | 0.28 | 330 | 0/+5.0 |
12.30 | 6.0 | -0.6/0 | 1.750 | ±0.15 | 0.30 | 330 | 0/+5.0 | |
13.30 | 6.0 | -0.6/0 | 1.750 | ±0.15 | 0.34 | 330 | 0/+5.0 | |
14.30 | 7.0 | -0.6/0 | 1.750 | ±0.15 | 0.37 | 330 | 0/+5.0 | |
15.30 | 8.0 | -0.6/0 | 2.000 | ±0.2 | 0.37 | 330 | 0/+5.0 | |
16.30 | 8.0 | -0.6/0 | 2.000 | ±0.2 | 0.40 | 330 | 0/+5.0 | |
17.30 | +0/+0.6 | 9.0 | -0.6/0 | 2.000 | ±0.2 | 0.47 | 330 | 0/+5.0 |
18.30 | 9.0 | -0.6/0 | 2.000 | ±0.2 | 0.50 | 330 | 0/+5.0 | |
19.30 | 9.0 | -0.6/0 | 2.000 | ±0.2 | 0.50 | 330 | 0/+5.0 | |
20.30 | 10.0 | -0.8/0 | 2.500 | ±0.25 | 0.50 | 330 | 0/+5.0 |
h6 끝난 땅 단단한 카바이드 로드에 대한 일반적 허용한도 | ||||||||||
지름 | 허용한도 μm | 길이 | 허용한도 | 곧음 | 허용한도 | 원형 | 허용한도 | |||
<3.0 | -6/0 | <100.0 | +0.5/+1.0 | <4.0 | 0.07 | <3> | 2,0 마이크론 | |||
3.0-6.0 | -8/0 | 100.0-165.0 | +1.0/+2.5 | 4.5-5.0 | 0.06 | 3,0- 6,0 | 2,5 마이크론 | |||
6.0-1.0 | -9/0 | 165.0-335.0 | +1.0/+6.0 | 5.5-12 | 0.05 | 6,1-10,0 | 3,0 마이크론 | |||
10.0-18.0 | -11/0 | >12.5 | 0.04 | 10,1-18,0 | 3,5 마이크론 | |||||
18.0-30.0 | -13/0 | 18,1- 30,0 | 4,0 마이크론 | |||||||
30.0-50.0 | -16/0 | 30,1- 50,0 | 5,0 마이크론 |
우리의 텅스텐 카바이드 로드 :
